1000VGH/1000GH
製品一覧はこちら
特徴
- 1000Vヒューズにコンパクトなシリーズを追加。
- シリーズ平均で従来製品比較約30%、最大77%(100A)の小型化を実現しました。
- UL規格に適合(No.E143197)
- 溶断検出可能な警報ヒューズタイプ※あり(マイクロスイッチ取付可能)
定格
1000VGH
- 定格電圧・遮断容量
- 【16～100A】
AC1000V-100kA
DC1000V(L/R 0.5ms)-100kA
【125～350A】
AC1000V-100kA
DC1000V(L/R 1.0ms)-100kA
【400～500A】
AC1000V-100kA
DC1000V(L/R 1.5ms)-100kA - 最小遮断電流
- AC / DC1000V-定格電流の8倍
- 最大アーク電圧
- 2100V
1000GH-630
- 定格電圧・遮断容量
- AC1000V-100kA
DC1000V(L/R 3ms)-100kA - 最小遮断電流
- AC / DC1000V-定格電流の6倍
- 最大アーク電圧
- 2000V
- 巻末の「PROTECT FUSEご利用ガイド」「安全にお使いいただくために」を参照のうえ、ご使用ください。
- 警報ヒューズ付をお求めの際には、品名のアンペア表記の後に"S"を付けてご指定ください。(例：1000VGH016S)
- 警報ヒューズの最小動作電圧は10Vです。
1000VGH
1000GH-630
PDFをダウンロードする UL規格認定定格
- 定格電圧・遮断容量
- 標準定格と共通
CCC規格認定定格
- 定格電圧・遮断容量
- CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。
【16～500A】
AC1000V-50kA
DC800V-50kA(L/R10ms)
【630A】
AC1000V-50kA
DC700V-50kA(L/R10ms)
定格電圧
1000V
定格電流
16～630A
筒サイズ
φ18×66～
取り付けタイプ
ネジ止め
RoHS指令
対応
取得規格

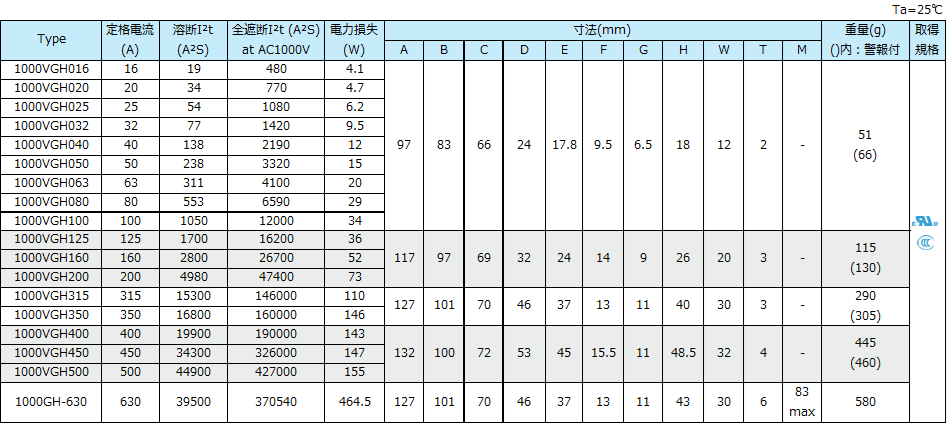

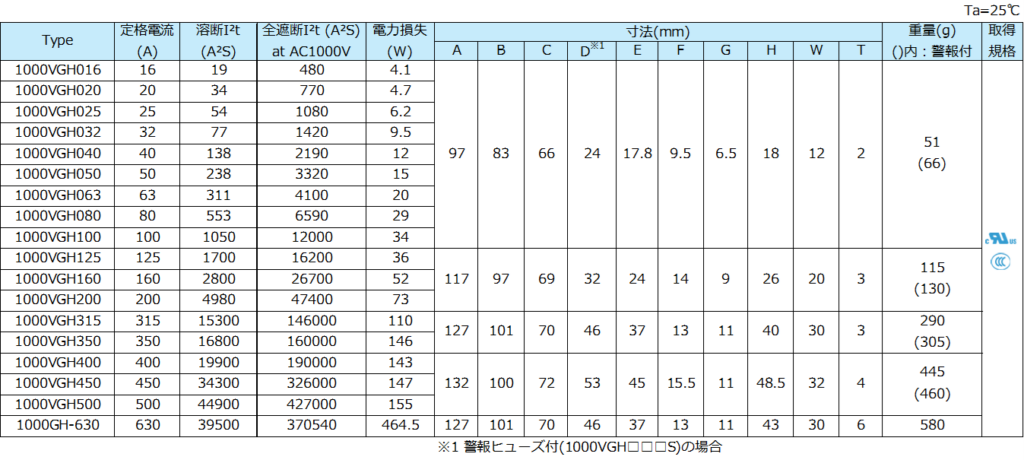

仕様

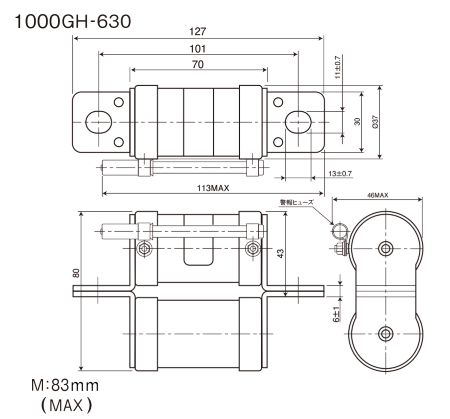

外形寸法
1000VGH
1000GH-630

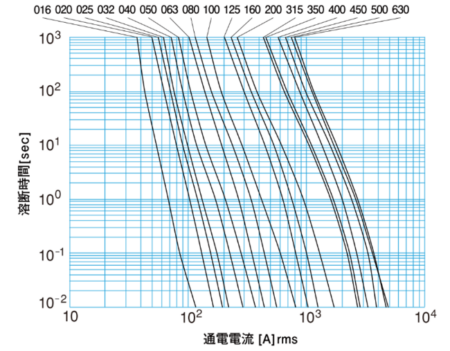

溶断特性

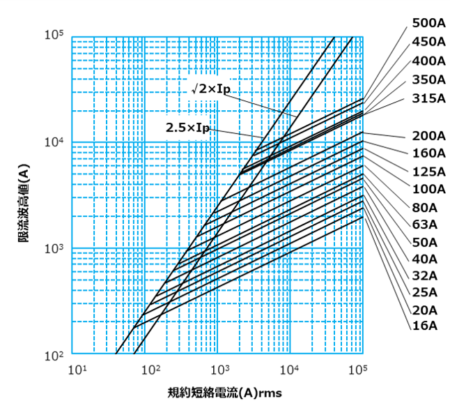

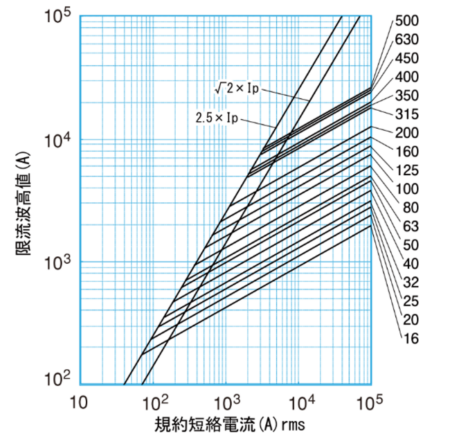

限流特性

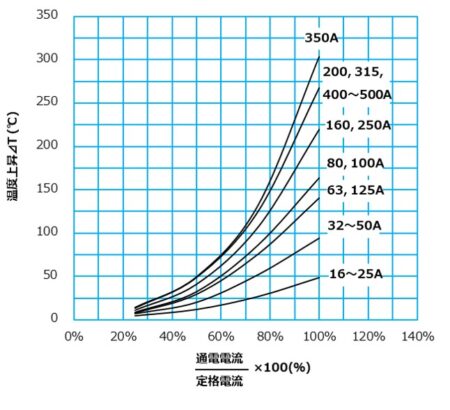

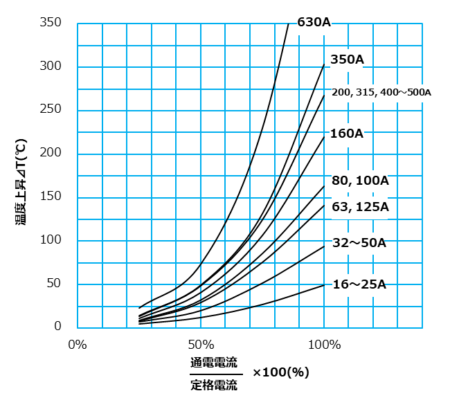

温度上昇
電力損失

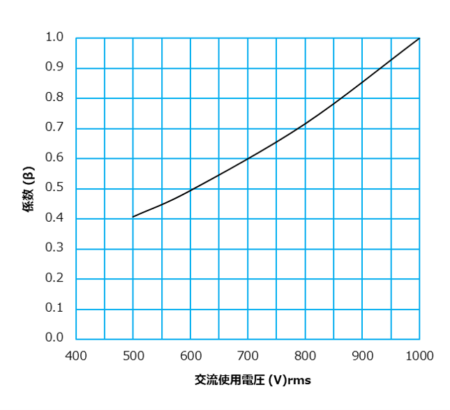

交流使用電圧に対する全遮断I²t

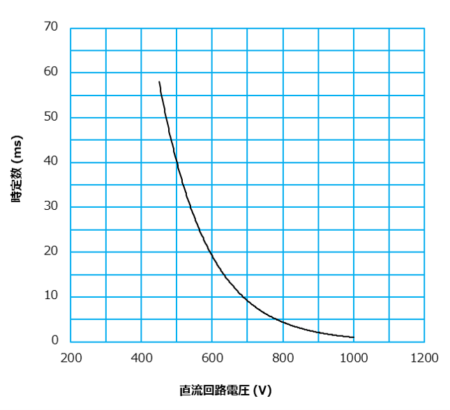

直流回路への適用
