1500GH
製品一覧はこちら
特徴
- 低コストかつスリムな筒型ヒューズで1500V対応
- 高電圧を必要とする蓄電システムや鉄道用地上設備に最適
- 溶断検出可能な警報ヒューズ付タイプ※あり（マイクロスイッチ取付可能）
定格
- 定格電圧・遮断容量
- AC1500V-100kA
DC1500V(L/R2ms)-100kA - 最小遮断電流
- AC1500V / DC1500V-定格電流の8倍
- 最大アーク電圧
- 4000V
- 巻末の「PROTECT FUSEご利用ガイド」「安全にお使いいただくために」を参照のうえ、ご使用ください。
- 警報ヒューズ付をお求めの際には、品名のアンペア表記の後に"S"を付けてご指定ください。(例：1500GH-016S)
- 警報ヒューズの最小動作電圧は20Vです。
1500GH
PDFをダウンロードする UL規格認定定格
- 定格電圧・遮断容量
- 標準定格と共通
CCC規格認定定格
- 定格電圧・遮断容量
- CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。
AC1500V-50kA
DC1200V(L/R10ms)-50kA
定格電圧
1500V
定格電流
16～720A
筒サイズ
φ20×107～
取り付けタイプ
ネジ止め
RoHS指令
対応
取得規格

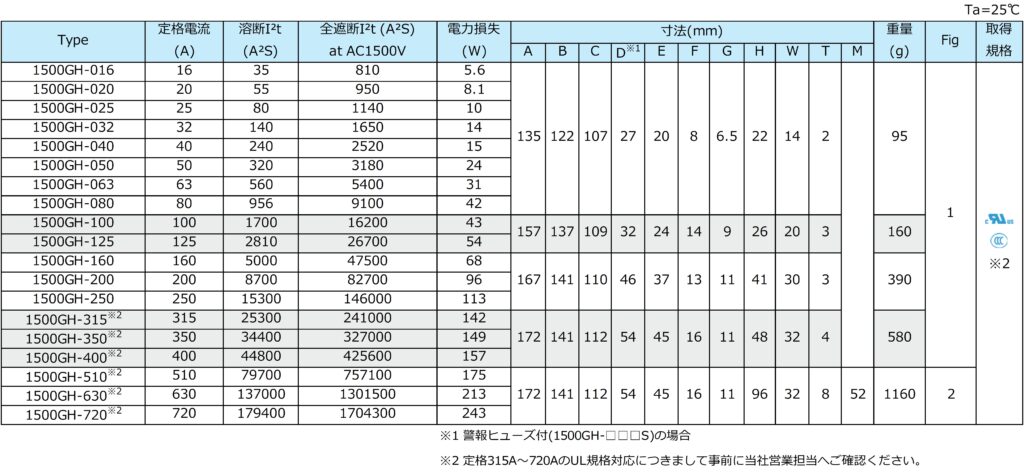

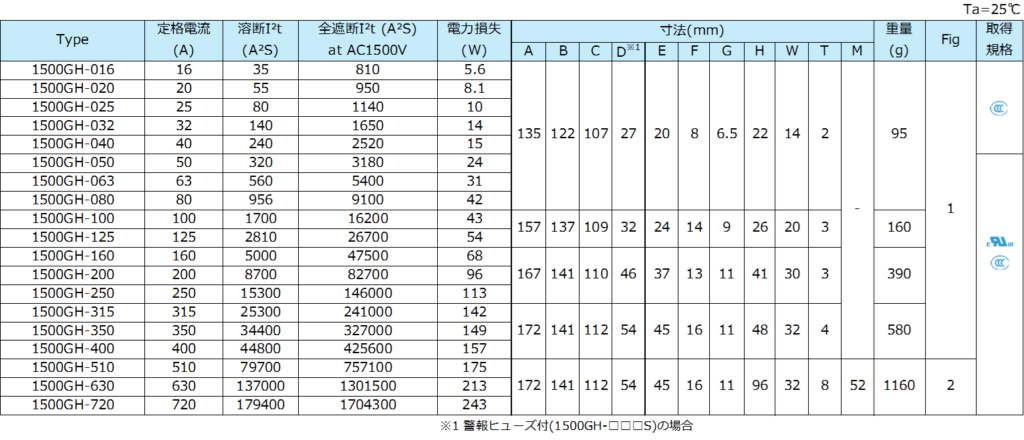

仕様

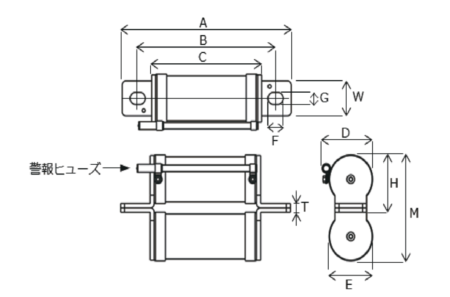

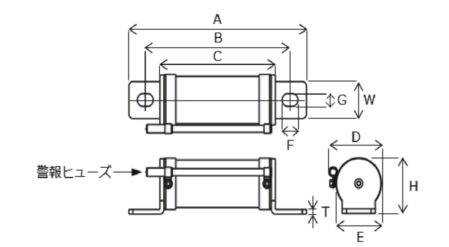

外形寸法
<Fig1>
<Fig2>

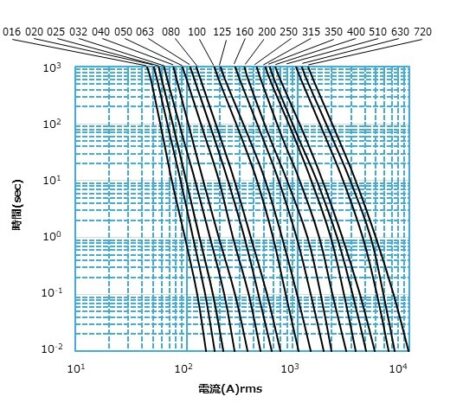

溶断特性

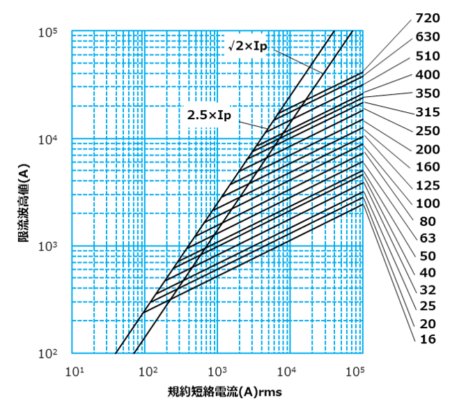

限流特性

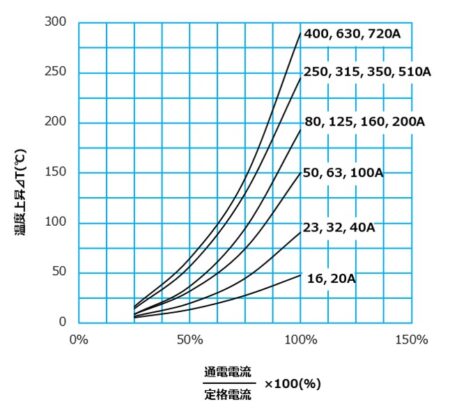

温度上昇

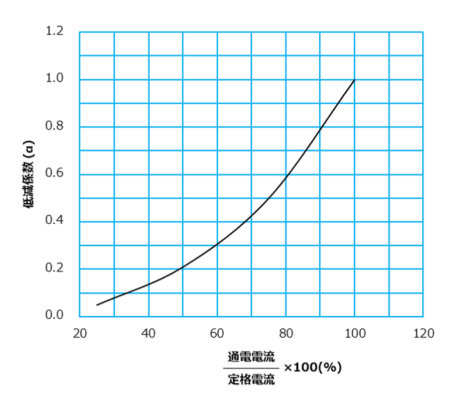

電力損失

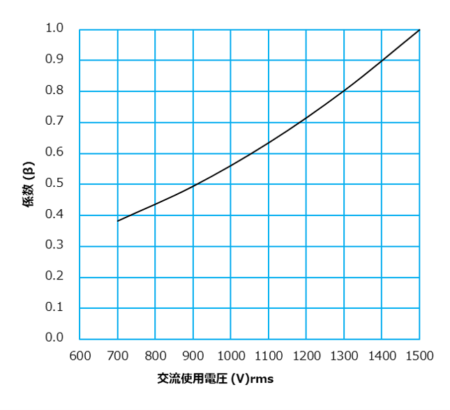

交流使用電圧に対する全遮断I²t

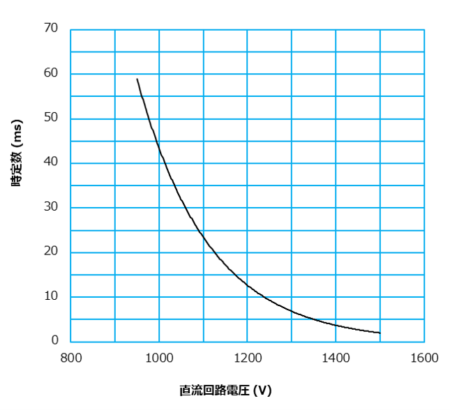

直流回路への適用
