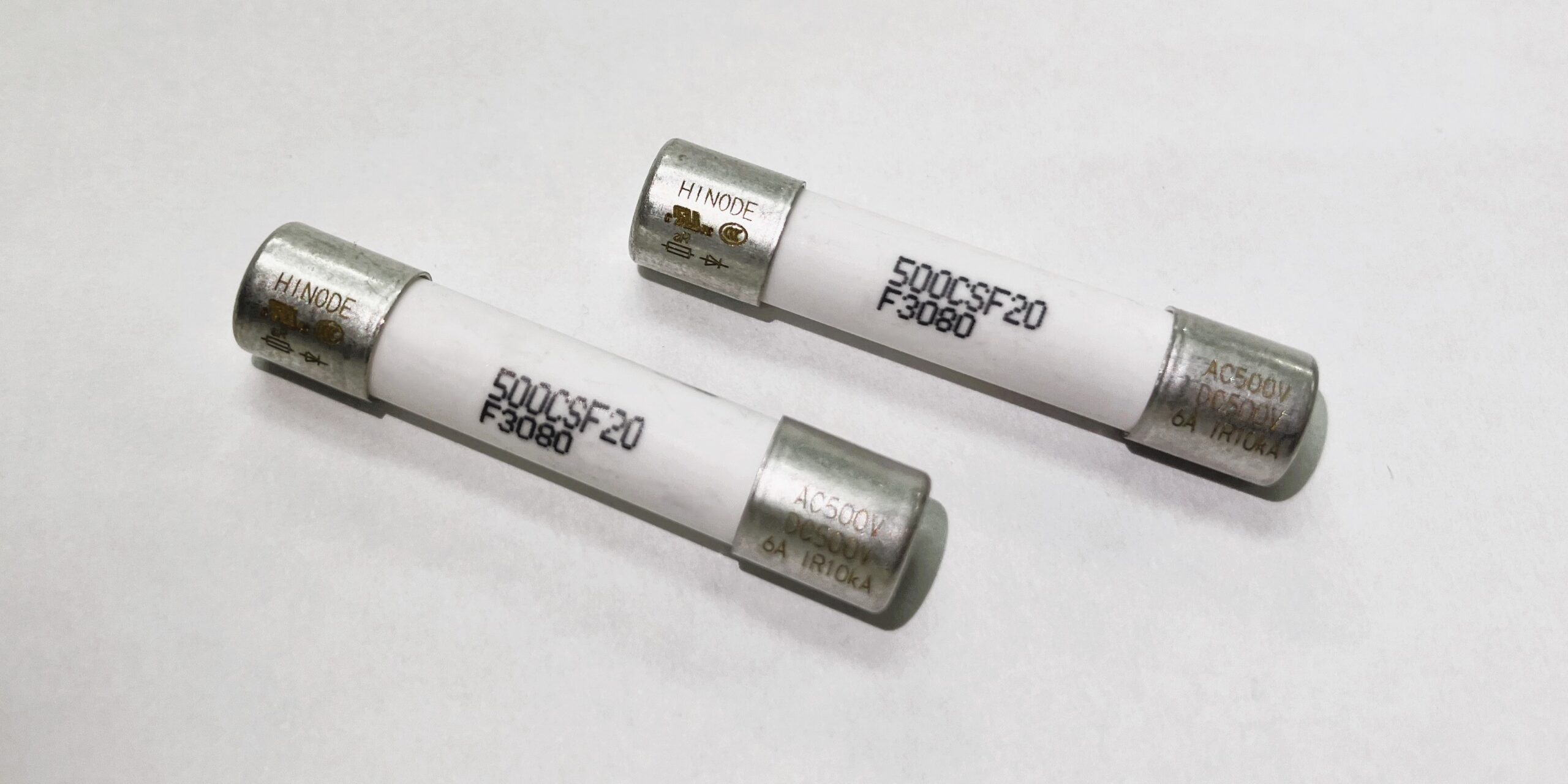

500CSF/500CSK
製品一覧はこちら
特徴
- 環境に配慮したラベルレスタイプ
- 選べる2形状
定格
500CSF / 500CSK
- 定格電圧・遮断容量
- AC500V - 10kA
DC500V - 10kA ((L/R2ms) - 最小遮断電流
- AC/DC500V - 定格電流の10倍
- 最大アーク電圧
- 2000V
500CSF
500CSK
PDFをダウンロードする UL規格認定定格
- 定格電圧・遮断容量
- 標準定格と共通
CCC規格認定定格
- 定格電圧・遮断容量
- CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。
AC400V-50kA
DC400V(L/R15ms)-50kA
定格電圧
500V
定格電流
4～20A
筒サイズ
φ6.4×31
取り付けタイプ
クリップ / 基板半田付け
RoHS指令
対応
取得規格

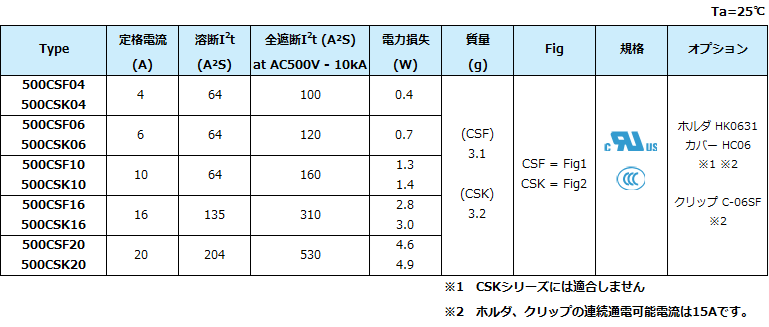

仕様
外形寸法
500CSF <Fig1>
500CSK <Fig2>
※HK0631(ホルダ)
※C-06SF

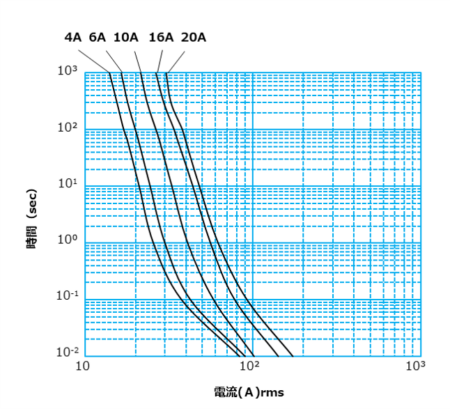

溶断特性

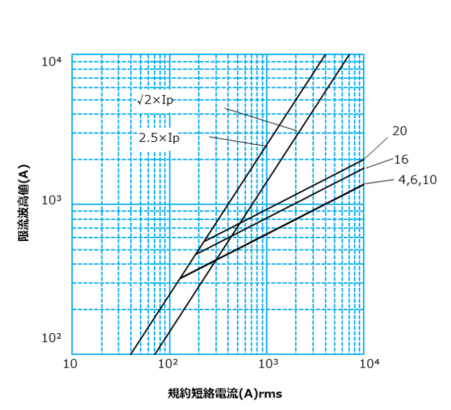

限流特性
温度上昇

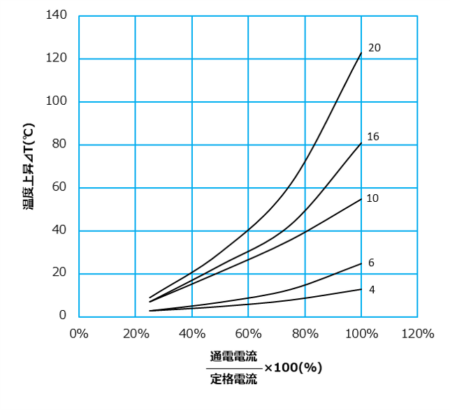

500CSF

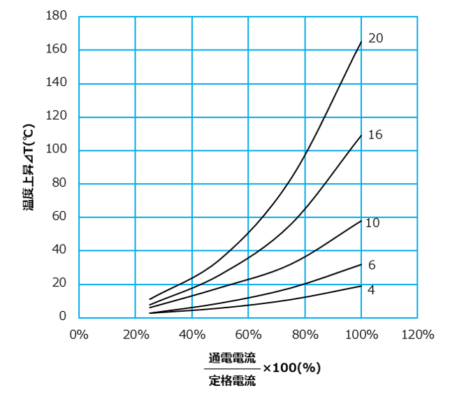

500CSK
電力損失

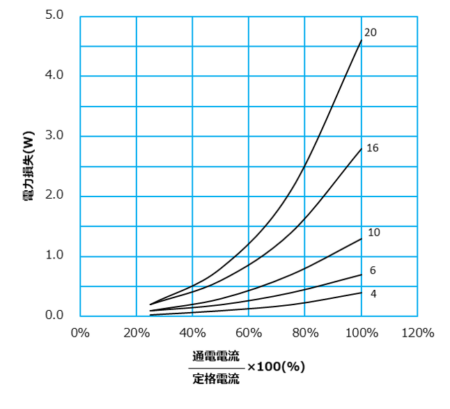

500CSF

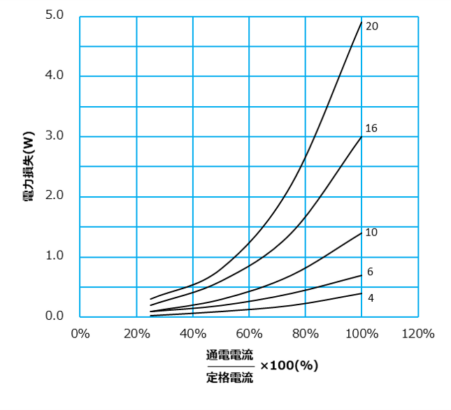

500CSK

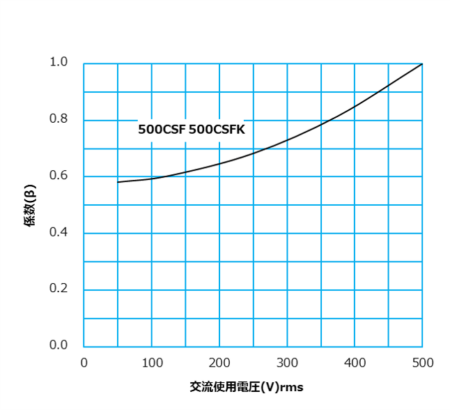

交流使用電圧に対する全遮断I²t

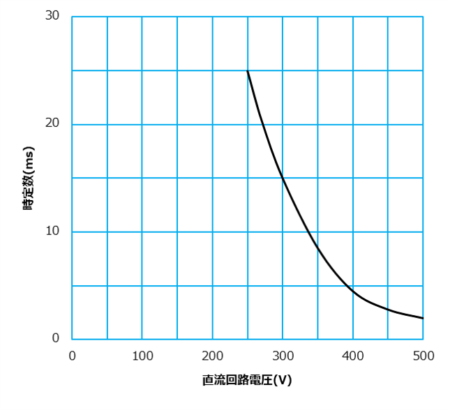

直流回路への適用
