750GH
製品一覧はこちら
特徴
- 溶断検出可能な警報ヒューズ付タイプあり(マイクロスイッチ取付可能)
- 遮断性能が高いヒューズとして200V系アプリケーションにも有効
- 660GHシリーズと同サイズにてAC850V/DC750Vを実現
定格
20～500A
- 定格電圧・遮断容量
- AC850V-10kA
DC750V-10kA(L/R=2ms) - 最小遮断電流
- 【20～40A】
AC850V-定格電流の8倍
DC750V-定格電流の20倍
【50～500A】
AC850V / DC750V-定格電流の8倍 - 最大アーク電圧
- 1900V
630～710A
- 定格電圧・遮断容量
- AC850V-10kA
DC660V-10kA(L/R=2ms) - 最小遮断電流
- AC850V / DC660V-定格電流の8倍
- 最大アーク電圧
- 1900V
- 製品カタログの「安全にお使いいただくために」「PROTECT FUSEご利用ガイド」を参照のうえ、ご使用ください。
- 警報ヒューズ付をお求めの際には、品名のアンペア表記の後に"S"を付けてご指定ください。(例：750GH-100S)
- 警報ヒューズの最小動作電圧は10Vです。
750GH-075S
750GH-200
PDFをダウンロードする UL規格認定定格
20～40A, 450～500A
- 定格電圧・遮断容量
- UL規格取得品において規格を適用する場合は下記定格にてご使用ください。
AC850V-10kA
50～400A, 630～710A
- 定格電圧・遮断容量
- ※標準定格と共通
【50～400A】
AC850V-10kA / DC750V-10kA(L/R=2ms)
【630～710A】
AC850V-10kA / DC660V-10kA(L/R=2ms)
CCC規格認定定格
- 定格電圧・遮断容量
- CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。
AC850V-50kA
DC600V-50kA(L/R10ms)
定格電圧
850V
定格電流
20～710A
筒サイズ
φ17×46～
取り付けタイプ
ネジ止め
RoHS指令
対応
取得規格

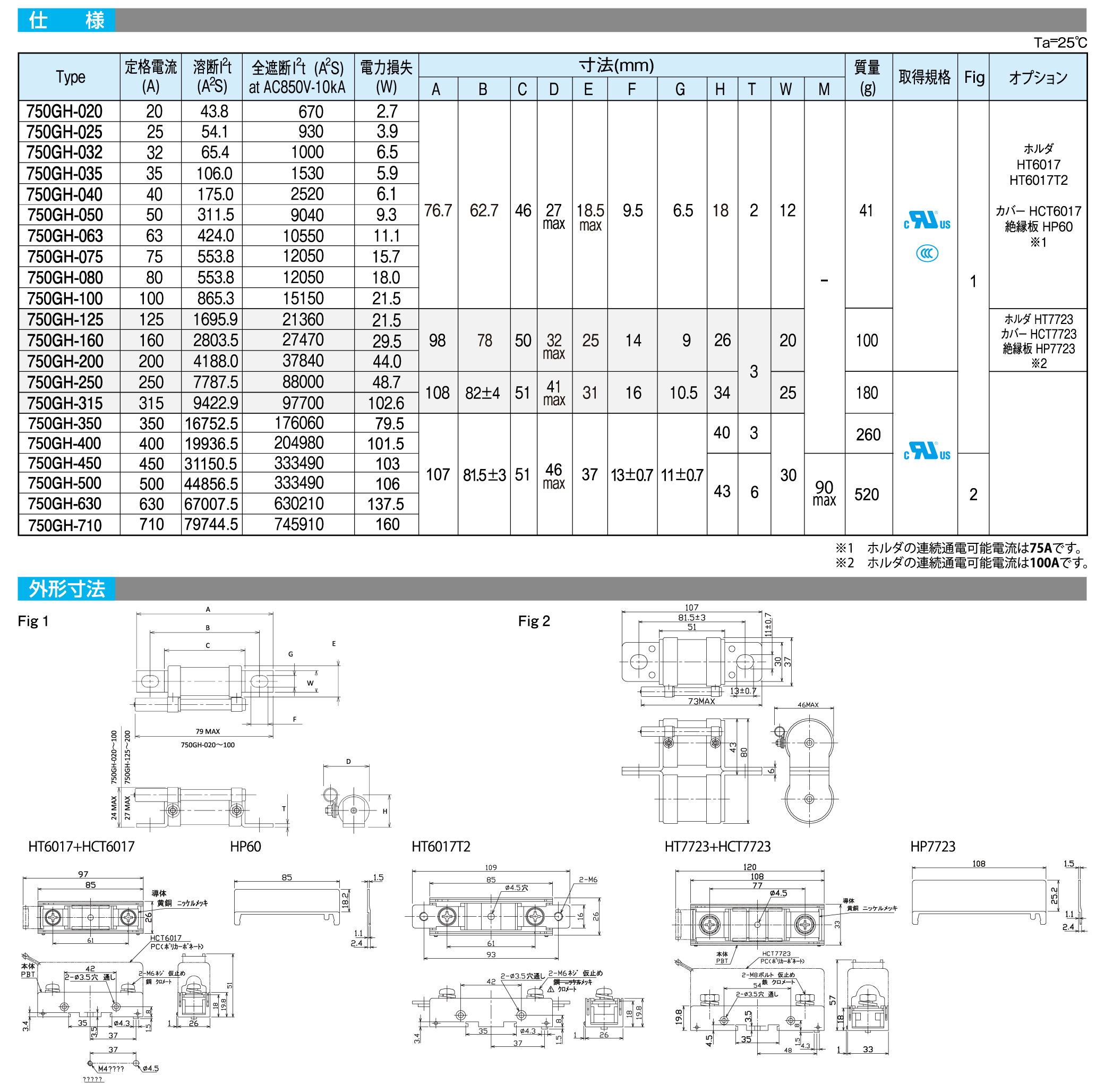

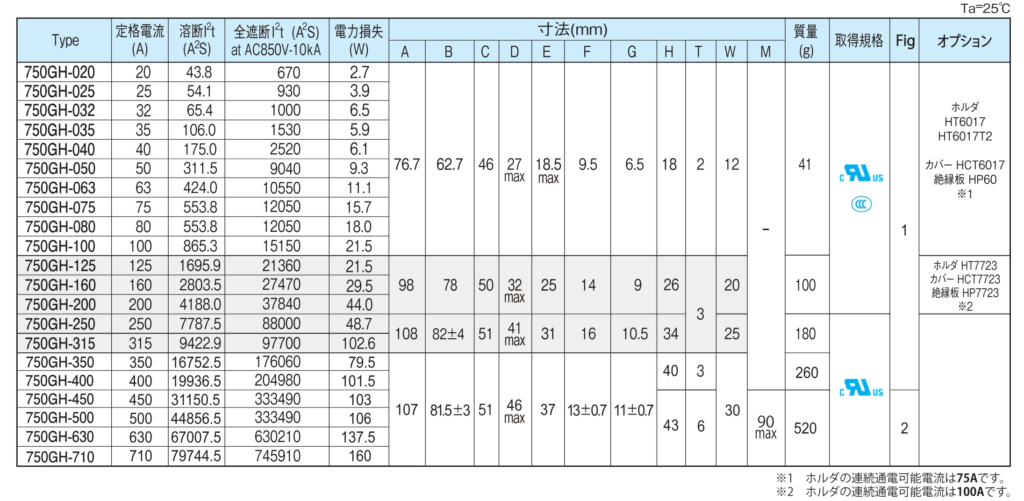

仕様
外形寸法
<Fig1>
<Fig2>
※HT6017 (750GH-020～100対応 ヒューズホルダ)
※HT7723 (750GH-125～200対応 ヒューズホルダ)

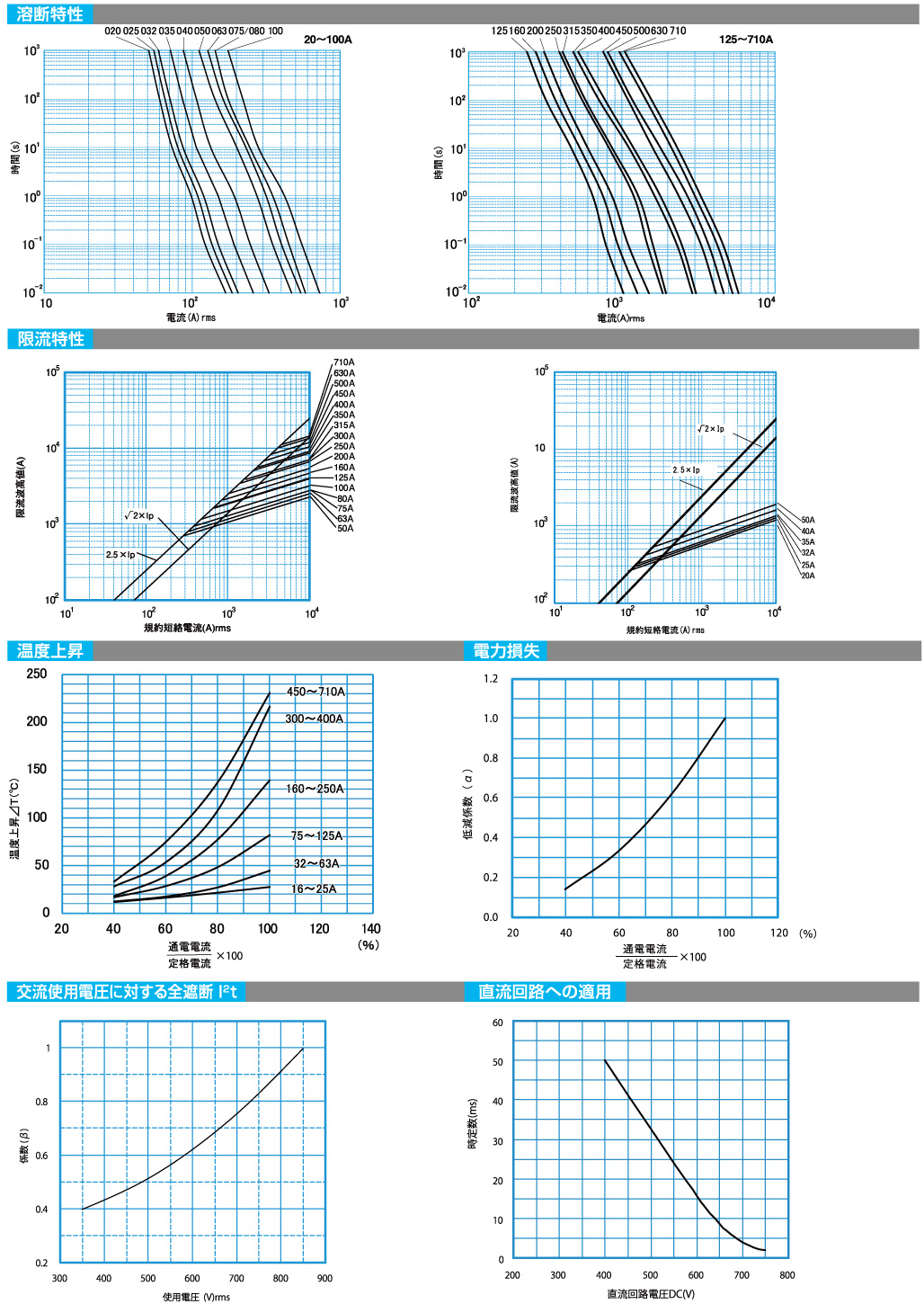

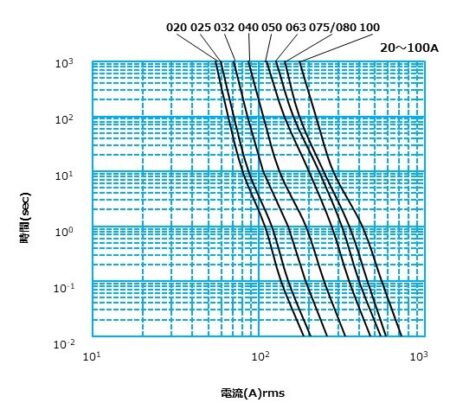

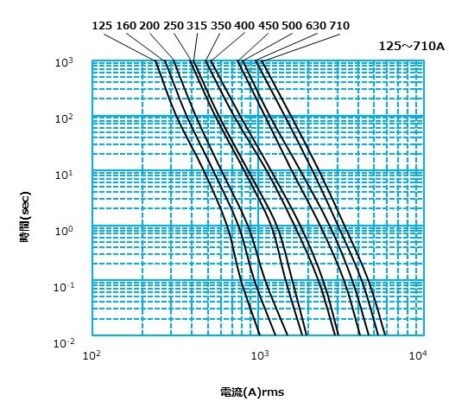

溶断特性

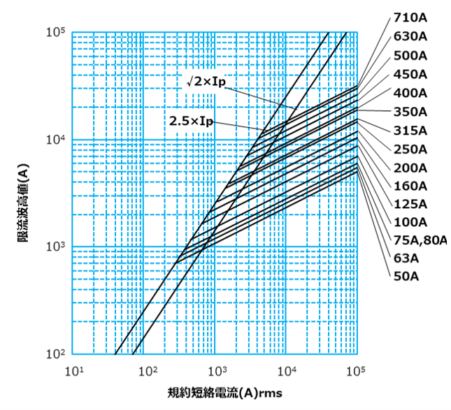

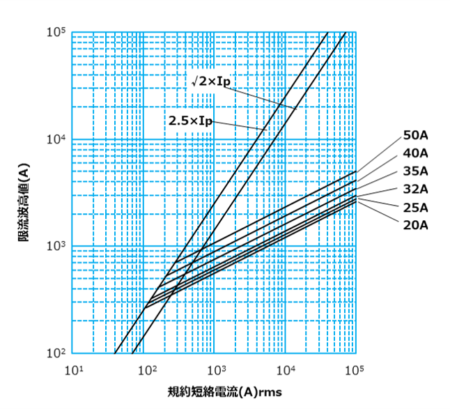

限流特性

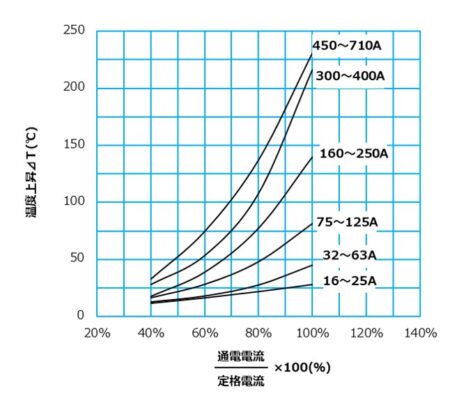

温度上昇

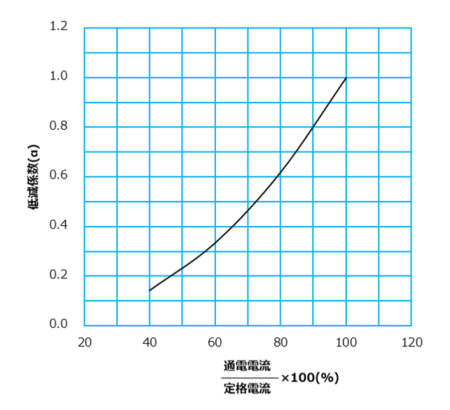

電力損失

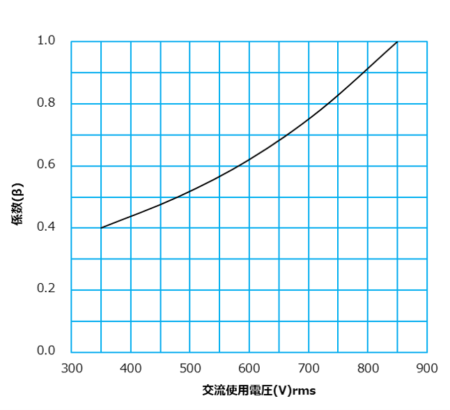

交流使用電圧に対する全遮断I²t

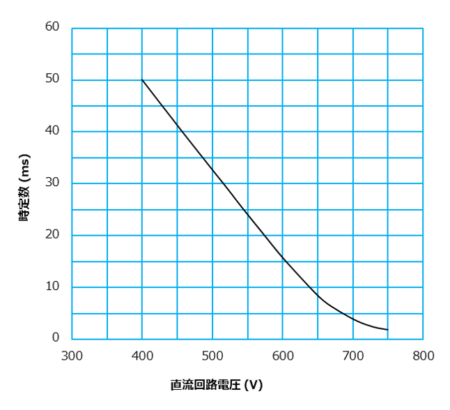

直流回路への適用
