500VSK/500VSH/400VSK - ヒューズ/速断ヒューズ日之出電機製作所

500VSK/500VSH/400VSK製品一覧に戻る

●サーボ・パワコン・インバータの基板小型化に貢献

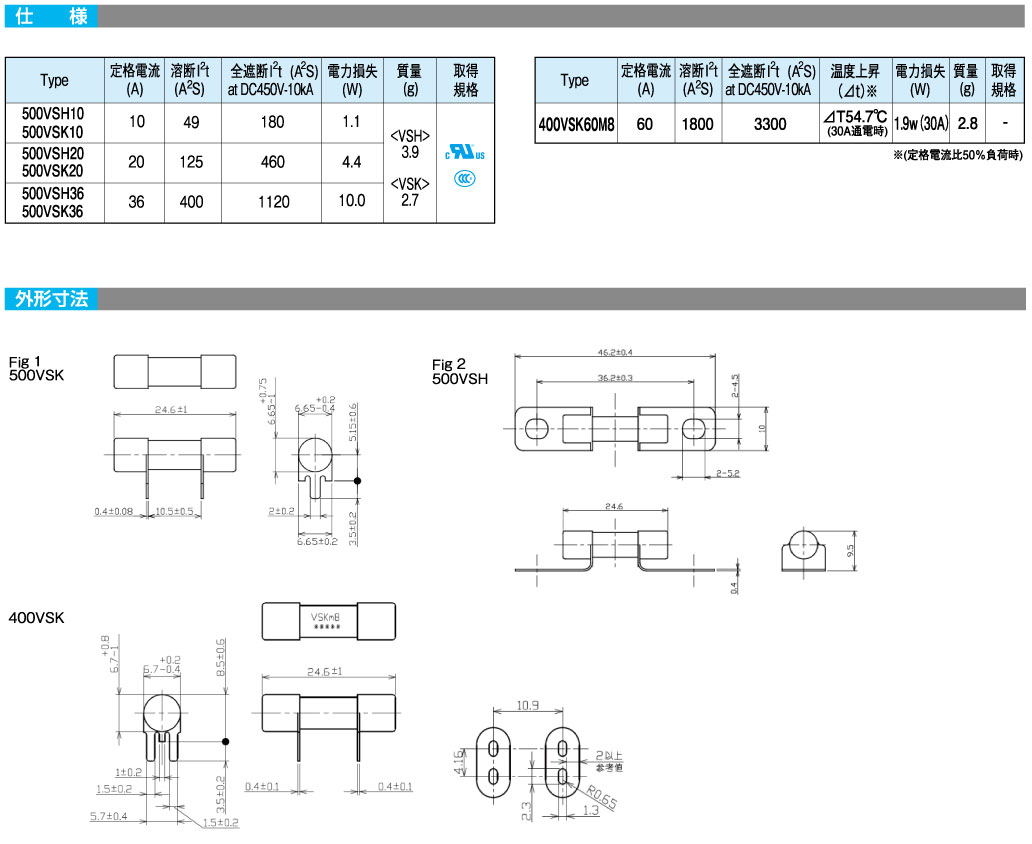

●筒サイズΦ6.6×25mmを実現
●速断型と耐久性を両立

定格電圧・遮断容量	AC450V-10kA DC450V-10kA(L/R=1ms)
最小遮断電流	定格電流の2倍 (条件：DC450V L/R=0.1ms )

定格電圧・遮断容量	AC400V-10kA DC400V-10kA(L/R=1ms)
最小遮断電流	DC300V：定格電流の 6 倍(L/R=1ms) DC400V：定格電流の 16 倍以上(L/R=1ms)

※製品カタログの「安全にお使いいただくために」「PROTECT FUSEご利用ガイド」を参照のうえ、ご使用ください。

※ヒューズが最小遮断電流以下の電流で遮断の可能性がある場合は、再点弧の可能性があります。他の保護機器と併用してください。

※本ヒューズは、定格電流の50％以下でご使用ください。

UL規格取得品において規格を適用する場合は下記定格にてご使用ください。

定格電圧・遮断容量	AC450V 10kA, DC450V 10kA L/R=0.1ms

CCC規格取得品において規格を適用する場合は下記定格にてご使用ください。

AC400V 10kA DC350V 10kA L/R=10ms

定格電圧・遮断容量	AC400V 10kA, DC300V 10kA L/R=10ms
