什么是HINODE PROTECT FUSE

是即使是常规保险丝(普通熔断型)和断路器无法进行避免的短路事故也能够迅速在(几微秒内)进行分断的HINODE速断保险丝。

  • 组装作业时的失误
  • 异物的混入
  • 在由受热、撞击或其他干扰造成的半导体自身受损等情况下,从设计角度采取的保护手段荡然无存时,HINODE PROTECT FUSE将成为最后的保护防线,在以上事故影响到其他元件和设备前,安全地加以分断。

HINODE PROTECT FUSE的特征

  • 安全可靠:超速断性、DC也可遮断。
  • 小   型:请与相同等级的普通熔断型保险丝、断路器进行一下比较。
  • 耐高压:最大1500V※
  • 大 容 量:最大分断容量100KA ※
    ※容量因产品而异,详细情况请确认各保险丝的规格。

HINODE PROTECT FUSE的应用

  • 逆变器/电机驱动器
  • 伺服驱动器
  • 直流电源
  • 交流变频电源
  • UPS
  • 广泛使用于混合动力车或电动汽车等所有电力电子产品(1kw左右~)。

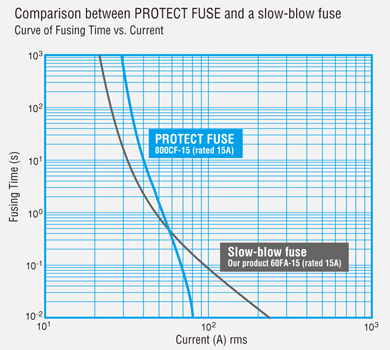

Q:所谓的快速断开,就是指更易熔断吗?

A:在额定电流附近工作时反而比普通熔断型更难熔断。

应该在电路的什么位置使用保险丝

首先请确定保护方针,即利用保险丝进行保护的对象。

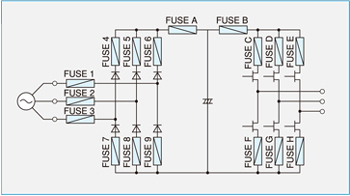

逆变器电路中的适用位置示例

防止供电电源的再次被损坏
  • 避免电容短路、IGBT短路…适用FUSE A
  • 应对电容短路、IGBT短路、二极管短路等事故时…适用FUSE1,3
  • 应对电容短路、IGBT短路、二极管短路及接地故障等时…适用FUSE1,2,3 or 4,5,6,7,8,9
防止二极管元件的损坏

使用少量保险丝來防止元件破裂或起火場合

  • 防止反向DC电流引起的元件损坏…适用于FUSE A
  • 防止供电电源电流引起的元件损坏…适用于FUSE 1,3
  • 同时防止上述两种情况…适用于FUSE A,1,3
  • 防止元件破裂或起火,并尽可能讓健全元件进行再利用时…适用于FUSE4,5,6,7,8,9
防止IGBT、可控硅元件的损坏及短路模式
  • 使用少量保险丝进行保护时…适用于FUSE B
  • 尽可能对健全元件进行再利用时(仅可控硅)…适用于FUSE C,D,E,F,G,H。
  • 在几KW~几十KW的设备中,保险丝多适用于FUSE 1,3A。

保险丝的选择方法

主要选择项目
  • 使用电压(交流或直流)
  • 常规电流
  • 过渡电流
  • 环境温度
  • 分断电流(最大分断电流、最小分断电流)
  • 耐用性
  • 安装结构

请从以上选项中选择符合条件的保险丝。

使用电压
  • 请确保保险丝的额定电压超过保险丝所在电路的电压。
常规电流
  • 为避免不必要的熔断,使用时请根据保险丝的额定电流降低其负荷率。

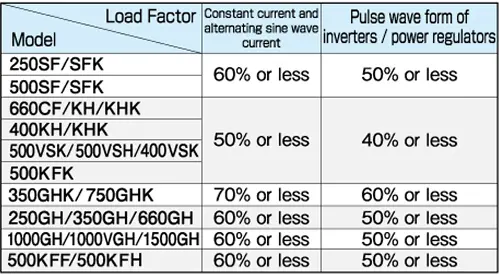

    常用的使用负荷率如下。
※负荷率为环境温度25ºC时的数值。
过渡电流(考虑熔断I2t)
  • T图纸中记载的熔断I2t是指在产生的热量未经热传递下,由内部导体在一散发的时间内的熔断电流产生的热量。熔断I2t因保险丝类型而异。在发生过渡电流时,需考虑熔断I2t。如果过渡电流的I2t比保险丝的額定熔断I2t大,就会造成保险丝不必要的熔断。过渡电流的I2t在保险丝I2t的25%以下时,能重复承受3万次以上的过渡电流。
环境温度
  • 保险丝特性基于环境温度为25℃的条件。如果环境温度升高,保险丝在高热状态下工作,寿命也将缩短。在高温环境下,应进一步降低使用负荷率。

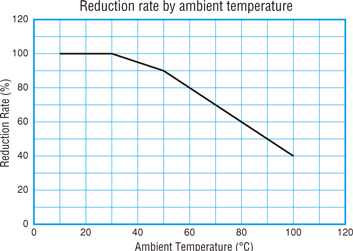

(请参考不同环境温度的降低比例。)
分段电流
  • 最大分断电流
    请确保保险丝的分断容量高于电路的最大故障电流。
  • 最小分断电流
    如果电路的故障电流低于保险丝的最小分断电流,有可能造成熔断后再重燃,所以请与其他保护设备一起使用。
  • 电路时间常数
    在直流电路中使用时,请确保时间常数低于分断容量规定的时间常数(或根据电路时间常数降低电压)。

有关保险丝选择,更详细的资料请点击这里(下载“关于保险丝的选择”PDF资料)

使用目的以及事例

发生短路时,会有远远超出额定的过载电流*1流经电路。这种情况下会造成配线或零部件异常发热、起火、冒烟以及零部件损坏等事故。此外,由于短路造成零部件损坏时,难以确定损毁的部位,修理时会耗费大量的时间。弊公司出品的保险丝可以将这些事故的损失降低到最小限度,而且能够提供高效率的维修作业*2。以下为保险丝的部分使用实例。

半导体(二极管、可控硅等)保护

目的
防止负载电路短路时的过载电流损坏半导体。或者防止半导体自身损坏时*3引发的继发损坏。
使用实例
用于可控硅堆、功率调节器、电炉(用SSR等进行加热器控制的装置)、直流稳压电源等。此外还包括所有使用电力设备的模块。

针对逆变器电路中的短路模式(桥臂短路)的保护

目的
防止由晶体管或二极管的损坏、控制电路及驱动电路的故障或由于噪音引起的误动作等原因造成桥臂短路而引起的继发损坏。
使用实例
使用IGBT等半导体的设备(电机驱动、空调、UPS等)的桥接电路等。

避免零部件老化等引起的短路

目的
防止电容器老化时绝缘电阻下降造成内部短路而引发的继发损坏。
使用实例
使用电容器、平滑电容器的电路(电源电路等)等。

避免其他输出短路、接地故障或电池短路

目的
防止由接线错误以及负载的绝缘不良等原因引起造成输出短路、接地故障而引发的继发损坏。
装置之间以及单元之间的保护。防止电池两极板的短路造成的继发损坏。
使用实例
使用电池的设备(叉车、高尔夫球车、UPS等)、控制盘、半导体制造设备等所有工业用设备。
  • *1 短路电流因电路的容量而异,最大可形成数千A~的大电流。弊公司大多数产品的最大分断容量都在10kA以上,可以安全地分断这些电流。
  • *2 通过保险丝的熔断可以判断出电路问题的所在,还可以尽可能地防止对其他设备产生影响。
  • *3 半导体自身的故障原因:二极管损坏、栅极损坏、温度损坏、击穿损坏、震荡损坏等

这种时候怎么办?

想知道应该用哪种保险丝?

请参考PUROTECT FUSE保险丝使用指南。
保险丝在电气性能方面要求具有分断性能(相对于通电电流,保险丝额定电流越小越好)和耐用性(相对于通电电流,保险丝额定电流越大越好)两种相反的性能。客户应根据自己的要求,选择能平衡两方面要求的保险丝。

如果没有想要的保险丝了…

欢迎向弊公司咨询。各类数据与本目录刊载的选择方法都做了简化描述并不十分充分,我们还另外准备了详细资料。此外,您也可以告知您的详细要求,我们将帮助您选择。

想了解产品的耐压性能

请查看保险丝的额定电压一项。请选择额定电压大于会造成故障的短路电路电压(DC时为整流后的电压)的保险丝。但请注意以下几点。

  1. 请注意保险丝的额定电压会因AC或DC而不同。
  2. DC时,可使用的电压会因短路电路的时间常数(L/R)发生变化。请参考各种保险丝的“直流电路应用”图表。
  3. 请注意,根据不同适用标准(UL标准或CCC标准等),相同保险丝的额定电压也会发生变化。如果在超过额定电压的电路中使用,会被认为所用保险丝不符合标准。
  4. 通过上述的选择已经可以实现分断,此外选择耐压性更高的产品还有以下好处。
    • 可以适应电源电压的变动
    • 可以缩短分断时间(后述)
    • 可以降低最小分断电流

想了解分断性能

想知道能否在被保护对象受到损坏前分断。

a.当过载电流时间在大约10ms以上时
  1. (1)请根据熔断特性曲线进行判断。
    当被保护对象的破坏特性电流A-时间sec图表位于熔断特性曲线
    的右侧时,则可在受到损坏前熔断。
b.当过载电流时间在大约1ms以下时
  1. (1)需使用“工作电压完全分断I2t”图表对保险丝的完全遮断I2t进行修正。
  2. (2)如果被保护对象标明了容许I2t时,则与其值比较,在完全遮断I2t値较小时,则可在受到损坏前分断。
  3. (3)如果被保护对象仅标明了损坏电流-时间,则由其数值按容许的I2t=损坏电流2×时间,计算得出允许I2t,同(2)进行同样比较。

情况a多依赖其他保护设备或电流限制功能进行保护,选择时更偏重于情况b的保护。此外,在完全分断I2t值大于允许I2t的情况下,也常用于防止破裂、起火、继发损坏。

  • 想知道无法分断的电流值
  • 请参考各种保险丝的分断容量值。超出容量值的电流无法分断。
  • 请参考各种保险丝的最小分断电流值。

低于此值的电流无法分断。因为即使熔断也无法进行分断,有可能会引发事故,故请采用

  • 通过其他保护设备或电路的电流限制功能,禁止此范围内的电流流经电路。
  • 使用额定电压超过电路工作电压的保险丝,以降低最小分断电流。

等措施方案。

想了解电气方面的耐用性

想知道能承受最高几秒-几安的过载电流。
  • 请从各种保险丝的熔断特性曲线中读取数值。
  • 如果流经电路的电流超出熔断特性曲线的电流范围,请按照各种保险丝的熔断I2t值进行计算。

熔断时间=图纸标示的熔断I2t值÷(短路电流值)的平方

(以上熔断时间及电流对过载电流仅1次有效。

过载电流经过后,熔断器会变得更易熔断。

详细情况请参考有关使用寿命的资料。)

想知道保险丝对于常态电流和重复性过载电流的使用寿命。
→我们另外为您准备了相关的详细资料。

想了解环境耐久性能

(对于车用保险丝,有时需要进行追加环境测试)

想购买PROTECT FUSE

欢迎与经销商或弊公司洽谈。
如已确定了保险丝的型号,请使用报价委托单进行报价委托。

想对已熔断的保险丝进行委托分析

欢迎与经销商或弊公司洽谈。

为了安全使用

注意
  • 进行安装拆除作业、配线作业以及保养检修的人员必须具备相关的专业知识。
  • 请不要在高温、潮湿、多尘、有腐蚀性气体、震动或撞击等异常环境中使用。
  • 在清洗或成形等液体环境下,特性和标签方面可能会出现问题。请不要在此种环境下使用。
  • 请确保端子头接触可靠。如在接触不良状态下使用,有可能引起火灾。
  • 请使用符合工作电压及通电电流要求的电线。在配线有缺陷的状态下使用有可能引起火灾。
  • 绝对不要对产品进行拆卸、改装。
  • 打开包装时如发现损伤或变形,请不要使用。
  • 请在额定电压内使用保险丝。否则有可能引起燃烧或爆炸。
  • 请在分断容量内使用保险丝。否则有可能引起燃烧或爆炸。
  • 如果在以下用途或设备上使用,请与本公司营业窗口联系并签定交货规格书。此外,基于使用者的责任请对安全设计及安全装置的保证进行确认。
    • 使用于医疗设备等与生命及人身直接相关的用途或设备
    • 用于有可能导致人身伤害的电车或电梯等
    • 用于车辆或船舶等带有震动和撞击的用途或设备
    • 用于交通系统等有可能对社会性或公共性产生重大影响的用途或设备
    • 用于类似于以上用途或设备
  • 在短路时电流急剧上升的情况下
警告
  • 在直流电路中使用时,请使用小于或等于截止值的值容量时间常数(或通过根据时间常数将电压调低)来使用。即使电流较低,如果电流急剧上升,也有烧坏或爆炸的危险。
  • 用于直流电路时请在分断容量的时间常数以下(或根据电路时间常数降低电压)使用。否则有可能引起燃烧或爆炸。
  • 如需在最小分断电流以下进行分断,请同时采用使用其他保护手段等对策。否则有可能引起燃烧或爆炸。
  • 保险丝进行分断时,保险丝电极间会产生电弧电压,在保险丝周围排布的零件需特别留意。
  • 即使是通常情况下半导体保护保险丝的温度也高出普通零部件。如果在通电时或故障分断后触摸保险丝,有可能因高温造成烫伤,因此请在安装在设备上的保险丝附近贴上“高温危险”的标签进行警示。
危险
  • 请注意,在通电时用手接触保险丝有触电的危险。在安装到设备上时,需为保险丝设置防触电保护罩,或在附近贴上“触电危险”的标签进行警示。
